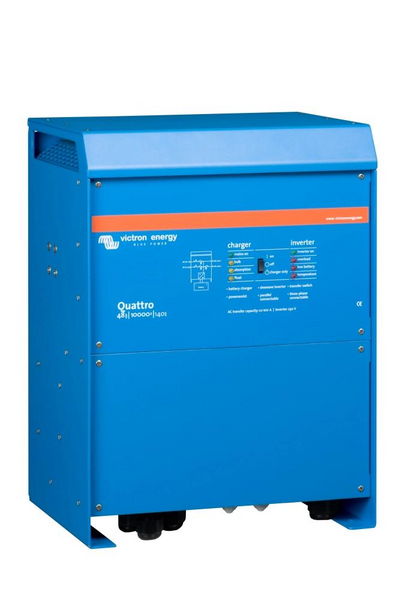

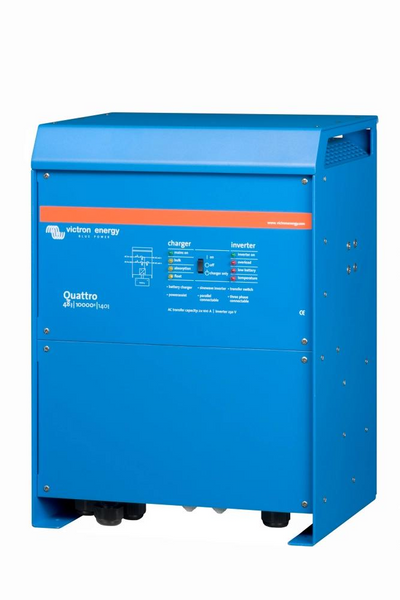

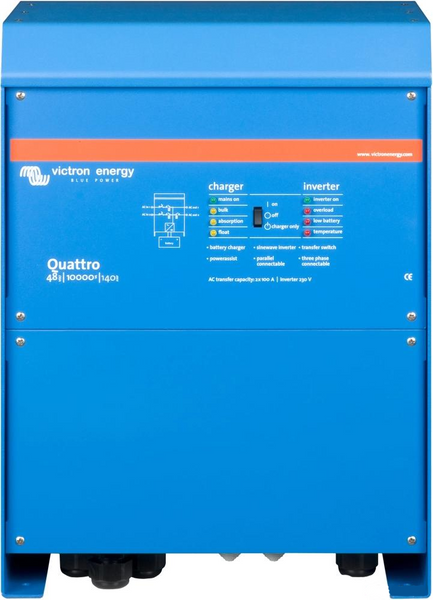

Гібридний інвертор Victron Energy Quattro 48/10000/140-100/100 — це сучасне багатофункціональне рішення для забезпечення електроживленням будинку, офісу або господарського об'єкта.

Інвертор працює з 48 В системами акумуляторних батарей та підтримує різні типи АКБ: GEL, AGM, Lithium.
Максимальний струм заряду становить до 140 А, а струм у режимі bypass — до 100 А.

Номінальна потужність у постійному режимі — 8 кВт, при цьому інвертор здатний пропускати через себе навантаження до 20 кВт.

Це обладнання можна використовувати як джерело безперебійного живлення (ДБЖ) із зовнішніми акумуляторами, яке за потреби легко масштабується до повноцінної сонячної електростанції.

Комплектація для системи ДБЖ

Для створення системи безперебійного живлення додатково необхідно встановити:

• Панель керування Cerbo GX з кабелем передачі даних

• Акумуляторні батареї, наприклад Pylontech або Dyness

Комплектація для сонячної електростанції

Для розширення системи до повноцінної СЕС додатково встановлюються:

• Сонячні панелі

• Контролер заряду

• DC-захист

• Додаткове комутаційне обладнання для підключення всіх компонентів

Два AC-входи з автоматичним перемикачем

Інвертор Quattro має два незалежні AC-входи.
Це дозволяє підключити, наприклад:

• центральну електромережу

• генератор

або навіть два генератори.

Пристрій автоматично підключається до активного джерела живлення.

Два AC-виходи

Основний вихід

Основний вихід завжди активний.

У разі зникнення напруги в мережі або відключення генератора інвертор миттєво бере живлення на себе.

Час перемикання становить менше 20 мілісекунд, тому:

• комп’ютери

• сервери

• електроніка

продовжують працювати без переривання.

Другий вихід

Другий вихід працює лише коли на одному з AC-входів є напруга.

До нього підключаються споживачі, які не повинні розряджати акумулятор, наприклад:

• електричний бойлер

• нагрівачі

• інші потужні навантаження

Практично необмежена потужність

Інвертори Quattro можна об'єднувати паралельно.

До 6 пристроїв можуть працювати в одній системі.

Наприклад:

6 інверторів Quattro 48/10000/140 забезпечують:

• 48 кВт потужності

• 60 кВА

• 840 А струму заряду

Підтримка трифазної системи

Три інвертори можна налаштувати для роботи у 3-фазній мережі, що дозволяє використовувати систему для:

• великих будинків

• підприємств

• виробничих об'єктів

Технологія PowerControl

PowerControl дозволяє працювати з обмеженою потужністю генератора або електромережі.

Оскільки Quattro є потужним зарядним пристроєм, він може споживати значний струм.

Функція PowerControl:

• дозволяє встановити обмеження струму для кожного AC-входу

• враховує поточне навантаження

• використовує залишкову потужність для заряджання батарей

Це запобігає перевантаженню генератора або мережі.

Технологія PowerAssist

PowerAssist дозволяє збільшувати потужність генератора або мережі.

Якщо навантаження тимчасово перевищує можливості джерела живлення:

• інвертор додає енергію від акумуляторів

• покриває пікові навантаження

Коли навантаження зменшується, надлишкова енергія використовується для заряджання АКБ.

Робота із сонячною енергією

Quattro може працювати:

• у мережевому режимі

• у автономному режимі

при підключенні:

• сонячних панелей

• альтернативних джерел енергії

Втрата електромережі визначається програмно, і система автоматично переходить у автономний режим.

Налаштування системи

Для одного інвертора

Налаштування можна виконати за кілька хвилин за допомогою DIP-перемикачів.

Для складних систем

Системи з:

• паралельним підключенням

• трифазною конфігурацією

налаштовуються через:

• VE.Bus Quick Configure

• VE.Bus System Configurator

Для розширених налаштувань використовуються спеціальні Асистенти (Assistants).

Моніторинг та керування

Локальний моніторинг

Можливі варіанти контролю:

• Cerbo GX

• інші пристрої лінійки GX

• смартфон або планшет (Bluetooth Smart)

• ноутбук або ПК (USB / RS232)

Віддалений моніторинг

При використанні Cerbo GX доступний віддалений контроль через портал:

VRM (Victron Remote Management)

Функції:

• збереження даних

• перегляд статистики

• контроль роботи системи

Сервіс повністю безкоштовний

Віддалене налаштування

При підключенні системи до Ethernet можна:

• віддалено змінювати налаштування

• контролювати роботу обладнання

• керувати системами з Cerbo GX та іншими GX-пристроями
